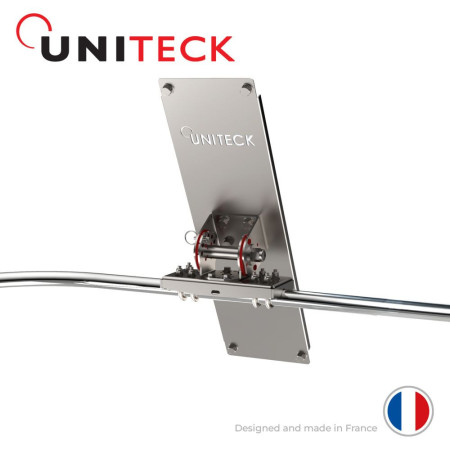

UNITECK support de balcon pour panneau 100/120W

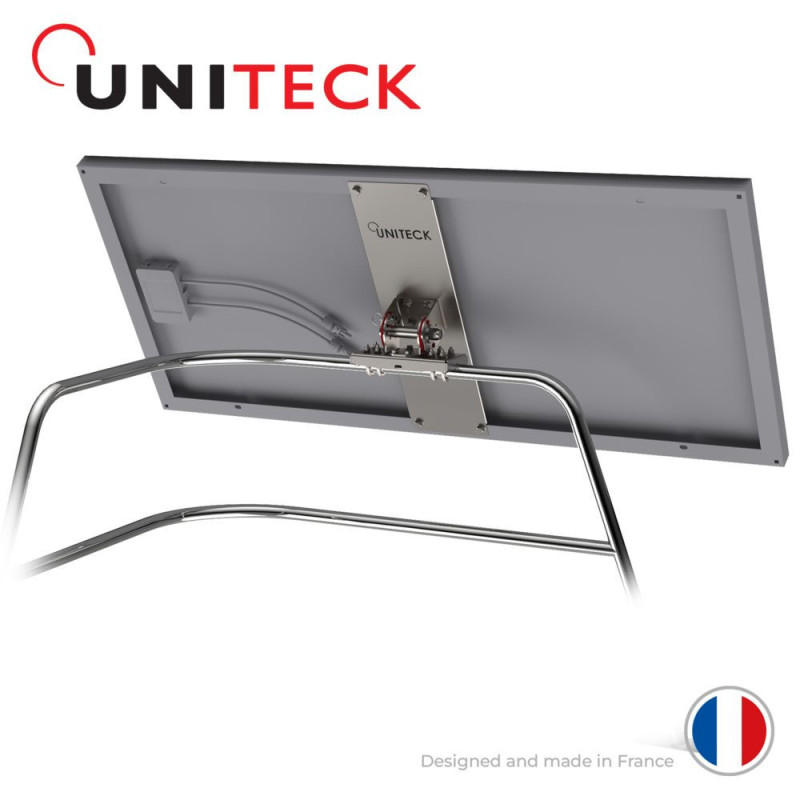

ls s'installent sur tous les balcons ou main courante en tube de diamètre 20 à 45 mm (longueur minimum du tube : 130 mm). Grâce à leur structure en acier galvanisé et leur visserie en inox résistant à la corrosion, ils sont parfaitement adaptés pour un usage en extérieur. Orientable et inclinable, le support Unifix 50.2 WB permet d'optimiser vos performances en fonction de l'orientation choisie.

o La position du panneau influence ses performances. Choisissez une inclinaison et une orientation optimales adaptées à votre environnement.

o Pour plus d'énergie, il est possible d'utiliser deux installations solaires :

• panneaux avec même orientation : installation en parallèle (deux panneaux + un régulateur + un kit de câblage + connecteurs dérivation)
• panneaux avec orientations opposées : deux installations séparées (un panneau + un régulateur + un kit de câblage) x2

PANNEAUX COMPATIBLES :

Accepte 1 panneau avec 4 percages du cadre selon les entraxes suivants :

Longueur 500mm x largeur 120 mm

RECOMMANDATIONS :

Montez les supports Unifix uniquement sur des surfaces présentant une portance suffisante. Tenez compte de la charge supplémentaire avec panneau.

Fixation : pour éviter que de grandes quantités de neige ne s'accumulent derrière le capteur, installez en amont des grilles d'arrêt appropriées. La disposition des capteurs influence vos performances électriques. Choisissez l'inclinaison et l'orientation la plus optimale en fonction de votre environnement. Évitez les zones d'ombre ou que certains objets ne soient source d'ombre (ex. arbre) Avant toute fixation et connexion, veuillez respecter :

o Les distances maximales indiquées ci-dessous entre chaque élément.

o L'ordre de raccordement
